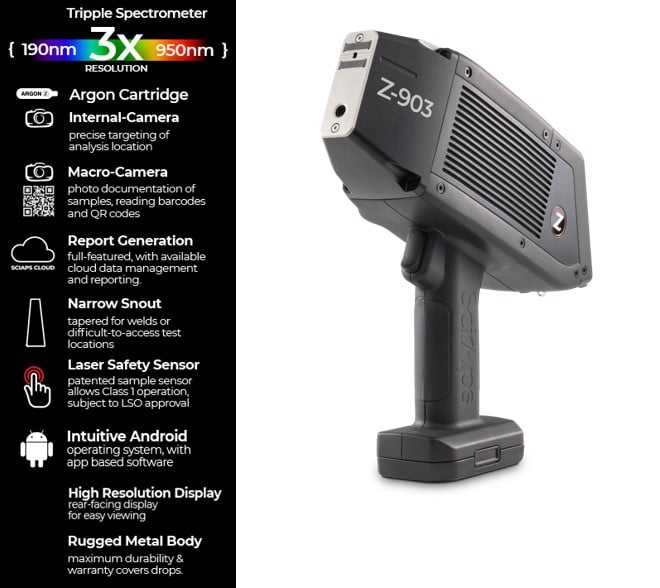

Analizador portátil LIBS Z-903
Un analizador, cada elemento.
El Z-903 logra lo que ningún otro analizador portátil ha logrado. Es un analizador portátil que mide todos los elementos de la tabla periódica de elementos, desde H hasta U.
Utiliza el mismo láser potente que otros modelos Z-900 de SciAps, pero con un rango de espectrómetro más amplio, de 190 nm a 950 nm.
El rango más amplio permite medir líneas de emisión de los elementos H, F, N, O, Br, Cl, Rb, Cs y S. Estas líneas no se pueden medir con los otros analizadores de la serie Z-900.
Hay otros beneficios para el rango más amplio. Por ejemplo, mide una línea más sensible para el litio cerca de 675 nm para lograr límites de detección en el rango de 2 a 5 ppm.
También mide una línea más sensible y libre de interferencias para el potasio (K). Las líneas de
potasio más tradicionales tienen una fuerte interferencia de hierro, mientras que la línea utilizada por
el Z-903 está libre de dicha interferencia.
En uso a nivel mundial

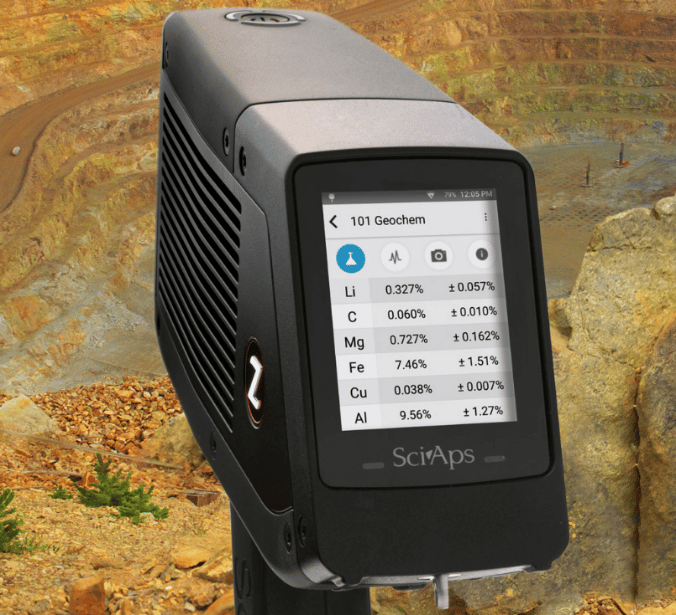

El Z-903 se utiliza ampliamente para la exploración de minerales, incluido el litio, tanto en roca dura como en salmueras. También se utiliza en medicina forense, autenticación, arqueología y
exploración de petróleo/gas debido a su amplia gama elemental.
Control de usuario completo
El patrón de impacto del láser, los disparos de limpieza y la configuración del espectrómetro están todos bajo control del usuario. El analizador incluye software avanzado para modificar todas las configuraciones, comparar datos espectrales y generar curvas de calibración cuantitativas. El Z-903 cuenta con el mismo sistema operativo Android y el mismo software intuitivo basado en aplicaciones que todos los demás modelos de SciAps.
Mide cada elemento de la tabla periódica
Muestras a granel y microanálisis
El Z es el único dispositivo portátil del mundo que ofrece microanálisis elementales en el campo. Los usuarios pueden configurar la trama en un patrón de cuadrícula, utilizando el tamaño del punto láser de 100 um para el mapeo de calor elemental punto por punto.
Para muestras a granel, la Z se puede configurar para promediar los resultados de cada ubicación de trama para obtener un resultado de muestra a granel, al igual que el análisis XRF portátil.
Datos de la microsonda de fluorescencia de rayos X (XFM) del Australian Synchrotron, cortesía de Shaun Barker (Universidad de Waikato) y Jeremy Vaughan (Barrick).

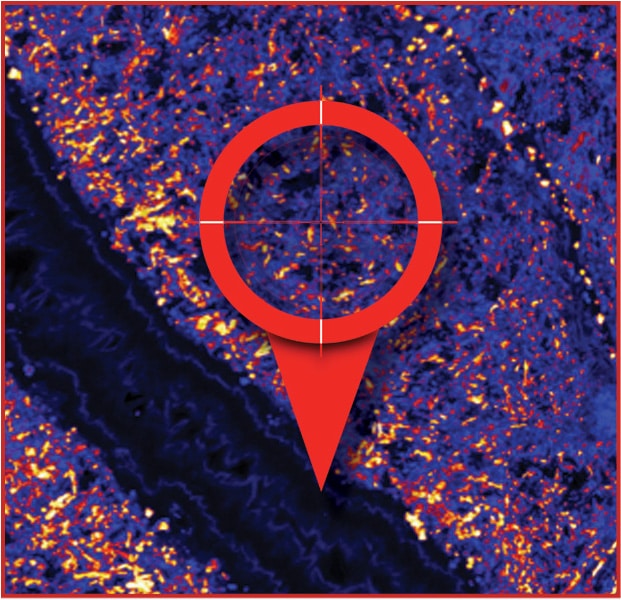

Un mapa de fluorescencia de rayos X (XFM) para Fe. El LIBS portátil SciAps ahora permite el microanálisis dirigido de muestras geológicas en el campo.

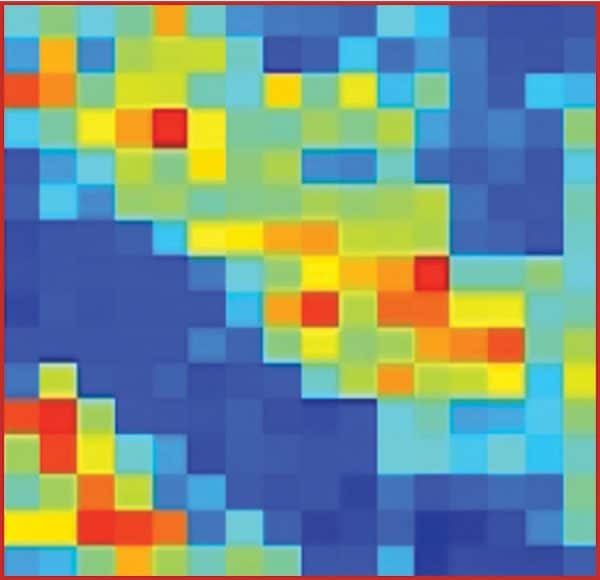

El mapa de distribución de elementos LIBS correspondiente para Fe muestra una excelente correlación con el mapa XFM.

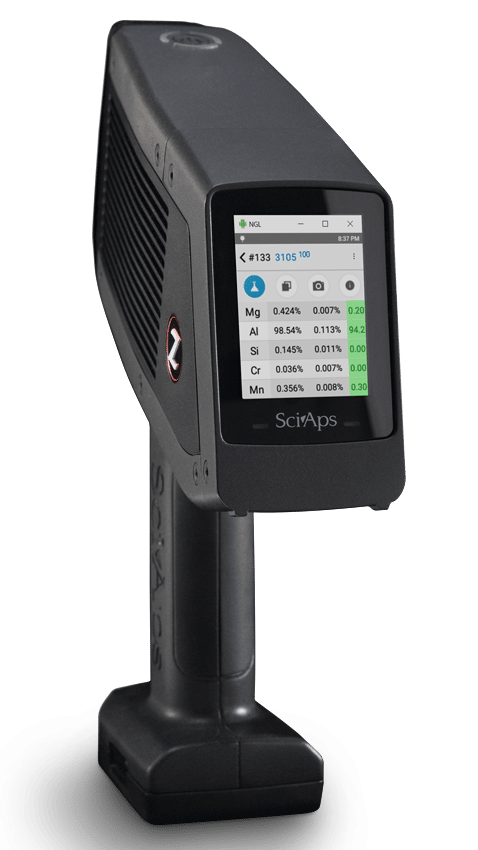

Z-903 Carbon
La clave para un análisis de carbono in situ sólido como una roca para aleaciones. Identificación de aceros inoxidables y aceros de baja aleación, incluido análisis de carbono de hasta
70 ppm y cálculos instantáneos de CE (carbono equivalente).
Un potente láser, una purga de argón integrada y un espectrómetro de alta resolución están
diseñados para carbono.
Perfil estrecho para acceder a los espacios más reducidos, cuerpo de aluminio de grado aeroespacial
para un rendimiento mejorado en temperaturas ambiente altas e interfaz de usuario rediseñada. La
plataforma más utilizable del mercado, con solo 4,35 libras (1,97 kilogramos).
Rango del espectrómetro 190 nm – 625 nm. Incluye un tercer espectrómetro dedicado para una resolución superior.
En uso a nivel mundial
PMI y NDT
Confirme el tipo de aleación y el grado de acero inoxidable de la serie 300 en las series L, H y S. Carbono equivalente para soldadura. Verificación de materiales pre y post fabricación. Validación de informes de pruebas de molino. Verificación de materiales en plantas químicas
y refinerías. Recalificación de buques.
Gestión de la integridad de las tuberías
Calificación. Determinación de carbono equivalente. Validación de MTR
Producción de acero
Tamizar el material de desecho entrante. Control de calidad en proceso. Resolver confusiones de materiales. Detección rápida del material en EAF para comprobar el cumplimiento del calor.
Características
1. Argón y purga de alta pureza
La purga de argón es esencial para el análisis cuantitativo con LIBS y OES, y para el carbono es fundamental. La técnica Opti-Purge patentada por SciAps es un componente clave para medir el carbono con precisión. Opti-Purge suministra argón exactamente donde se necesita y utiliza aproximadamente 1000 veces menos argón que un OES de chispa, lo que permite un recipiente reemplazable por el usuario. Los operadores pueden analizar hasta 600 muestras con el cartucho de argón para la mayoría de las pruebas de aleaciones y entre 125 y 200 muestras para análisis de carbono.
2. Alta frecuencia y energía de pulso láser
El láser SciAps entrega 5-6 mJ/pulso en la muestra, con una frecuencia de repetición de 50 Hz. Como sabe cualquier usuario de OES de chispa, la preparación de muestras es fundamental para el análisis de carbono: una buena molienda y una buena precombustión
son tan críticos para LIBS como para OES de chispa. El láser SciAps de alta energía y alta frecuencia de repetición (50 Hz) quema rápidamente la contaminación de la superficie para proporcionar un buen análisis.
3. Ráster láser
La rasterización es fundamental para realizar pruebas de carbono precisas con LIBS. El Z mueve el láser a 6 ubicaciones distintas y analiza cada punto durante 0,5 segundos por cada prueba de 3 segundos. El láser suele tener un haz de 50 um de diámetro. En esa escala, las
microinclusiones en las aleaciones y la estructura del grano de la aleación pueden afectar el análisis. Al promediar seis ubicaciones únicas, el sistema recopila datos representativos de la aleación, no solo de una ubicación individual.
4. Promedio de análisis
El promedio de múltiples disparos y el rechazo de datos son fundamentales para obtener las mejores pruebas de carbono. La combinación de estas dos características, conocida como promedio de análisis, permite al operador (opcionalmente) rechazar datos de prueba con
discrepancias significativas punto por punto y luego crear automáticamente un resultado final.
5. Microcámara y foco LED
La alineación adecuada es fundamental para obtener un buen análisis. Elimine las conjeturas con la microcámara SciAps y el foco LED. La cámara muestra la muestra en alta resolución y asegura que el instrumento esté colocado correctamente; El foco LED muestra exactamente dónde el láser quemará la muestra. Consigue una buena quemadura cada vez.
6. Argón: Costo de Operación
El argón cuesta sólo unos centavos por prueba, mucho menos costoso que el OES de chispa y mucho más conveniente. ¿Qué significa eso en términos reales? Depende si estás realizando pruebas de carbono o pruebas generales de aleación. Puede esperar obtener alrededor de 100 pruebas por recipiente para carbono y 600 pruebas para aleaciones en general; Si compra sus cartuchos de argón en el paquete de 10, le costará $65 ($6,50 cada uno), lo que significa 6 centavos o 1 centavo por prueba, respectivamente. ¿No siempre necesitas carbono? Luego agregue la capacidad de “Dual Burn” de SciAps para pruebas sin carbono en el aire.
Especificaciones
Peso
4,35 libras (1,97 kg) con batería
Electrónica de procesamiento
ARM Quad Cortex -A53 1,2 GHz Memoria: 2 GB LPDDR3, 16 GB eMMC
Dimensiones
10,75 x 2,875 x 8,625 pulgadas
Almacenamiento de datos
Almacenamiento de resultados: SD de 32 GB
Rango espectral
Rango espectral
190 nm – 950 nm → Z-903
190 nm – 625 nm → Z-903 Carbon
Monitor
Pantalla táctil a color de 3,5 pulgadas de alto brillo, legible en todas las condiciones. Pantalla orientada hacia atrás para ver fácilmente los resultados.
Corrección de deriva
Software de corrección de deriva automatizado integrado con materiales de referencia proporcionados por la fábrica o por el usuario.
Visualización de muestras
La cámara integrada y el indicador de objetivo láser antes y durante el análisis proporcionan una alineación adecuada de la muestra. Incluye 2ª “macro cámara” para escanear códigos QR o de barras y para documentación fotográfica y generación de informes.
Energía
Batería Li-ion recargable a bordo, dispositivo interno recargable o con cargador externo,
alimentación CA
Regulador
CE, RoHS, registro USFDA. Láser clase 3b. El sensor de muestra a bordo permite el
funcionamiento en condiciones de Clase 1 sujeto a la aprobación local del LSO.
Ráster láser
Etapa Y integrada para rastreo láser en ubicaciones discretas para análisis específicos o promedios.
Conectividad
Construido sobre la plataforma Android de Google para la exportación de datos en tiempo real, incluyendo WiFi integrado (IEEE 802.11b/g/n), Bluetooth (BR/EDR+BLE), GPS y USBC para conectarse a prácticamente cualquier sistema de gestión de información.
Seguridad
Contraseña protegida. Soporte multiusuario con acceso configurable.
Atmósfera
El entorno de argón inerte Opti-Purge patentado por SciAps mejora la relación señal-ruido espectral; Mejora el rendimiento en el rango UV.
Verificación de calibración
Estándar de verificación interno de acero inoxidable 316 para verificación de calibración y validación de escala de longitud de onda.
Biblioteca de calificaciones
Más de 500 grados, soporte para múltiples bibliotecas, se pueden agregar o editar
bibliotecas.
Rango analítico
Una o más líneas de todos los elementos de la tabla periódica.
