Analizador portátil LIBS Z-902
El primer analizador portátil del mundo que ofrece contenido de carbono acaba de mejorar.
Conoce el Z-902+
El Z-902+ presenta un diseño ergonómico completamente nuevo, una reducción de peso de 0,5 libras a aproximadamente 3,5 libras (1,6 kg), disipación de calor mejorada, software y electrónica de
procesamiento completamente actualizados.
El Z-902+ puede utilizar purga de argón incorporada para análisis de alta precisión o QuickSort para una clasificación rápida de materiales o identificación de grados con combustión de aire. Dependiendo del elemento, la señal LIBS es de 2 a 10 veces mayor cuando se opera con purga de argón en comparación con combustión con aire.
El analizador utiliza dos espectrómetros para ampliar el rango de longitud de onda a 190 – 620 nm. El instrumento está calibrado de fábrica para un conjunto de 15 a 20 elementos, según la aplicación. Los operadores pueden utilizar el paquete de software Profile Builder adjunto para personalizar elementos específicos, sus propios estándares de calibración y procesamiento espectral. El Z-902+ se puede configurar para medir las emisiones de cualquier elemento. Las aplicaciones comunes del Z-902+ calibrado de fábrica incluyen aleación y aluminio.

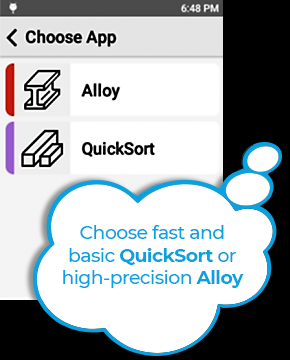

Análisis de aleaciones
Aleación:

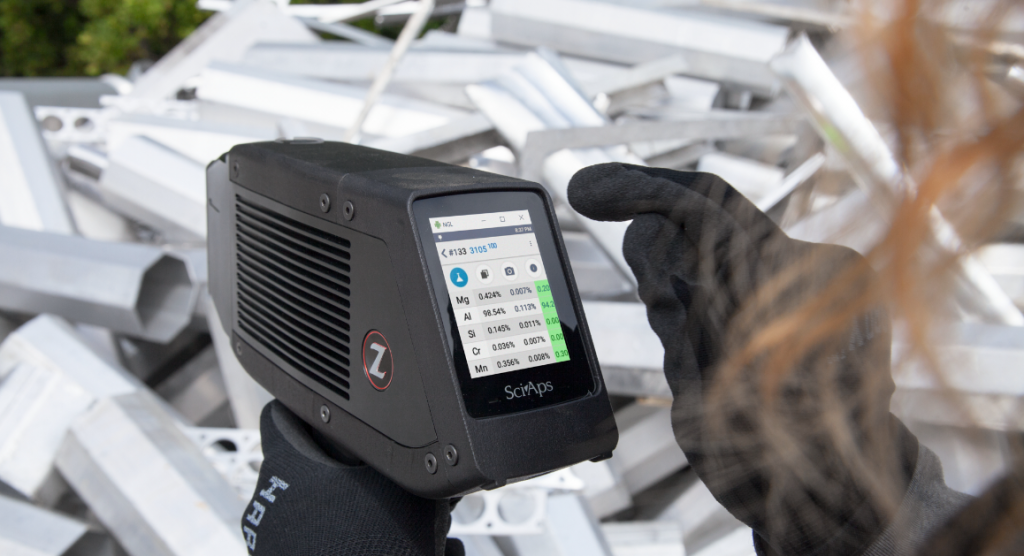

Purga de argón para alta precisión y límites de detección mejorados. Muchos clientes utilizan la purga de argón para analizar y vender chatarra de aluminio lista para procesar.
QuickSort:
Quemado con aire para una rápida clasificación de materiales o identificación de grados.
El Z-902+ para análisis de aleaciones mide entre 15 y 20 elementos en 7 bases de aleaciones comunes, incluidas bases de aluminio, acero inoxidable, hierro, cobre, titanio, níquel y cobalto. Se pueden agregar otras bases (costo extra bajo) o los usuarios pueden agregar sus propias
calibraciones.
¿Necesita medir el carbono en aceros y acero inoxidable, incluida la verificación de acero inoxidable de grado L y H?
Utilice SciAps Z-902 Carbon, que se utiliza a nivel mundial para medir carbono y otros elementos en aceros, acero inoxidable y aleaciones de níquel.
¿Ya tienes XRF portátil y solo necesitas agregar mediciones de carbono?
Utilice Z-901 CSi, el analizador ultracompacto que mide C y Si en aceros inoxidables.

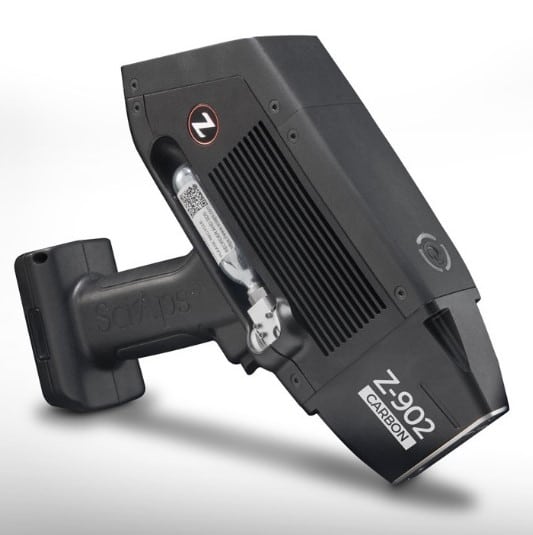

Z-902 Carbon: un nuevo estándar de la industria
La clave para un sólido análisis de carbono en campo para aleaciones
Identificación de aceros inoxidables y aceros de baja aleación, incluido análisis de carbono de hasta 70 ppm y cálculos instantáneos de CE ( carbono equivalente).
Un potente láser, una purga de argón integrada y un espectrómetro de alta resolución están diseñados para carbono.
Perfil estrecho para acceder a los espacios más reducidos, cuerpo de aluminio de grado aeroespacial para mejorar el rendimiento en temperaturas ambiente altas e interfaz de usuario rediseñada. La plataforma más utilizable del mercado, con solo 4,35 libras (1,97 kg).
Rango del espectrómetro 190 nm – 420 nm. Incluye un segundo espectrómetro dedicado para una resolución superior en el rango de 190 a 230 nm para carbono.
En uso a nivel mundial
PMI y NDT
Confirma el tipo de aleación y el grado de acero inoxidable de la serie 300 en las series L, H
y S. Carbono equivalente para soldadura. Verificación de materiales pre y post fabricación.
Validación de informes de pruebas de molino. Verificación de materiales en plantas químicas
y refinerías. Recalificación de buques.
Gestión de la integridad de las tuberías
Calificación. Determinación de carbono equivalente. Validación de MTR
Producción de acero
Tamizar el material de desecho entrante. Control de calidad en proceso. Resolución de confusiones de materiales. Detección rápida del material en EAF para comprobar el cumplimiento del calor.
Con un preciso sistema de focalización en tiempo real, puedes vivir al límite.
Lo esencial para el análisis de carbono en aleaciones con analizador portátil LIBS.
1. Argón y purga de alta pureza
La purga de argón es esencial para el análisis cuantitativo con LIBS y OES, y para el carbono es fundamental. La técnica Opti-Purge patentada por SciAps es un componente clave para medir el carbono con precisión. Opti-Purge suministra argón exactamente donde se necesita
y utiliza aproximadamente 1000 veces menos argón que un OES de chispa, lo que permite un recipiente reemplazable por el usuario. Los operadores pueden analizar hasta 600 muestras con el cartucho de argón para la mayoría de las pruebas de aleaciones y entre 125 y 200 muestras para análisis de carbono.
2. Alta frecuencia y energía de pulso láser
El láser SciAps entrega 5-6 mJ/pulso en la muestra, con una frecuencia de repetición de 50 Hz. Como sabe cualquier usuario de OES de chispa, la preparación de muestras es fundamental para el análisis de carbono: una buena molienda y una buena precombustión son tan críticos para LIBS como para OES de chispa. El láser SciAps de alta energía y alta frecuencia de repetición (50 Hz) quema rápidamente la contaminación de la superficie para proporcionar un buen análisis.
3. Ráster láser
La rasterización es fundamental para realizar pruebas de carbono precisas con LIBS. El Z mueve el láser a 6 ubicaciones distintas y analiza cada punto durante 0,5 segundos por cada prueba de 3 segundos. El láser suele tener un haz de 50 um de diámetro. En esa escala, las microinclusiones en las aleaciones y la estructura del grano de la aleación pueden afectar el análisis. Al promediar seis ubicaciones únicas, el sistema recopila datos representativos de la aleación, no solo de una ubicación individual.
4. Promedio de análisis
El promedio de múltiples disparos y el rechazo de datos son fundamentales para obtener las mejores pruebas de carbono. La combinación de estas dos características, conocida como promedio de análisis, permite al operador (opcionalmente) rechazar datos de prueba con discrepancias significativas punto por punto y luego crear automáticamente un resultado final.
5. Microcámara y foco LED
La alineación adecuada es fundamental para obtener un buen análisis. Elimine las conjeturas con la microcámara SciAps y el foco LED. La cámara muestra la muestra en alta resolución y asegura que el instrumento esté colocado correctamente; El foco LED muestra exactamente dónde el láser quemará la muestra. Consigue una buena quemadura cada vez.
6. Argón: Costo de Operación
El argón cuesta sólo unos pesos por prueba, mucho menos costoso que el OES de chispa y mucho más conveniente. ¿Qué significa eso en términos reales? Depende si estás realizando pruebas de carbono o pruebas generales de aleación. Puede esperar obtener alrededor de 100 pruebas por recipiente para carbono y 600 pruebas para aleaciones en general; Si compra sus cartuchos de argón en el paquete de 10, le costará $65 ($6,50 cada uno), lo que significa 6 centavos o 1 centavo por prueba, respectivamente. ¿No siempre necesitas carbono? Luego agregue la capacidad de “Dual Burn” de SciAps para pruebas sin carbono en el aire.
Especificaciones
Peso
4,35 libras (1,97 kg) con batería
Dimensiones
10,75 x 2,875 x 8,625 pulgadas
Rango espectral
190-420 nm
Corrección de deriva
Software de corrección de deriva automatizado integrado con materiales de referencia proporcionados por la fábrica o por el usuario.
Energía
Batería Li-ion recargable integrada, dispositivo interno recargable o con cargador externo, alimentación CA.
Ráster láser
Etapa Y integrada para rastreo láser en ubicaciones discretas para análisis específicos o promedios.
Seguridad
Contraseña protegida. Soporte multiusuario con acceso configurable.
Verificación de calibración
Estándar de verificación interno de acero inoxidable 316 para verificación de calibración y validación de escala de longitud de onda
Biblioteca de calificaciones
Más de 500 grados, compatibilidad con múltiples bibliotecas, se pueden agregar o editar bibliotecas.
Electrónica de procesamiento
ARM Quad Cortex -A53 1,2 GHz Memoria: 2 GB LPDDR3, 16 GB eMMC.
Almacenamiento de datos
Almacenamiento de resultados: SD de 32 GB.
Monitor
Pantalla táctil a color de 2,7 pulgadas de alto brillo, legible en todas las condiciones. Pantalla orientada hacia atrás para ver fácilmente los resultados.
Visualización de muestras
La cámara integrada y el indicador de objetivo láser antes y durante el análisis proporcionan una alineación adecuada de la muestra. Incluye una segunda “macro cámara” para escanear códigos QR o de barras y para documentación fotográfica y generación de informes.
Regulador
CE, RoHS, registro USFDA. Láser clase 3b. El sensor de muestra a bordo permite el
funcionamiento en condiciones de Clase 1 sujeto a la aprobación local del LSO.
Conectividad
Construido sobre la plataforma Android de Google para la exportación de datos en tiempo real, incluyendo WiFi integrado (IEEE 802.11b/g/n), Bluetooth (BR/EDR+BLE), GPS y USB-C para conectarse a prácticamente a cualquier sistema de gestión de información.
Atmósfera
El entorno de argón inerte Opti-Purge patentado por SciAps mejora la relación espectral de señal-ruido; mejora el rendimiento en el rango UV.
Calibraciones
Aplicación de carbono:
Aceros inoxidables: C, Al, Si, Ti, V, Cr, Mn, Ni, Fe, Cu, Nb, Mo, W
Base de hierro: C, Al, Si, Ti, V, Cr, Mn, Fe, Cu, Ni, Nb, Mo, Pb
Bases de aleación y elementos precalibrados:
Aluminio: Be, Mg, Al, Si, Ti, V, Cr, Mn, Fe, Ni, Cu, Zn, Sr, Zr, Sn, Pb, Bi, Ag
Base de cobre: Be, Al, Si, Cr, Mn, Fe, Ni, Cu, Zn, Ag, Sn, Pb, Bi
Base de níquel: Al, Si, Ti, Cr, Mn, Fe, Co, Ni, Cu, Nb, Mo, W, Hf, Ta, Re
Base de titanio: Al, Ti, V, Cr, Fe, Cu, Zr, Nb, Mo, Sn
Base de cobalto: Al, Si, Cr, Mn, Fe, Co, Ni, Mo, W
